欧美亅性猛交内射-欧洲熟妇色xxxx欧美老妇多毛-女人的精水喷出来视频-亚洲女同一区二区

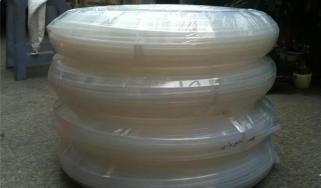

生活中有很多我們我們常見的塑料管，但是這些塑料又有很多分類，它們的成分也不同，每個塑料管的適用的方面也有很大的區(qū)別，F46管不同于其他的塑料管它是非常透明的一種管子，今天給大家介紹下它的物理屬性。

物理性能

F－46樹脂的分子量測定，目前尚無可行的方法。但它在380℃時的熔融粘度要比聚四氟乙烯低，為103－104Pa．s�？梢奆－46的分子量比聚四氟乙烯低得多。

F－46的熔點隨共聚體的組分不同而有一定的差異，共聚體中六氟丙烯的含量的增加時，熔點變低。按差熱分析法所測得的結果，國產(chǎn)F－46樹脂的熔點大多在250－270℃之間，比聚四氟乙烯低。

F－46樹脂是一種結晶性高聚物，結晶度比聚四氟乙烯低一些，當F－46熔體緩慢冷卻到晶體熔點以下溫度時，大分子重行結晶，結晶度在50%－60%之間；當熔體以淬火方式迅速冷卻時，結晶度較小，在40%－50%之間。F－46的晶體結構形態(tài)，均為球晶結構，并隨樹脂和加工成型溫度及熱處理方式的不同而有一定的差異。

電絕緣性能

F－46的電絕緣性能和聚四氟乙烯十分相近。它的介電系數(shù)從深冷到最高工作溫度，從50Hz到1010Hz超高頻的廣闊范圍內(nèi)幾乎不變，并且很低，僅2．1左右。介質損耗角正切隨頻率的變化則有些變化，但隨溫度變化不大。

F－46樹脂的體積電阻率很高，一般大于1015?．m，且隨溫度變化甚微，也不受水和潮氣的影響。耐電弧大于165s。

F－46的擊穿場隨厚度的減少而提高，當厚度大于1mm時，擊穿場強在30kV/mm以上，但不隨溫度的變化而變化。

熱性能

F－46樹脂的耐熱性能 僅次于聚四氟乙烯，能在－85－+200℃的溫度范圍內(nèi)連續(xù)使用。即使在－200℃和+260℃的極限情況下，其性能也不惡化，可以短時間使用。

F－46樹脂的熱分解溫度高于熔點溫度，在400℃以上才發(fā)生顯著的熱分解，分解產(chǎn)物主要是四氟乙烯和六氟丙烯。由于F－46大分子通常帶有的等端基在熔點以上溫度時也會分解，因此300℃以上進行加工時也必須注意適當?shù)耐�風。F－46在熔點溫度以下是相當穩(wěn)定的，但在200℃高溫下機械強度損失較大。圖2是F－46樹脂的熔融指數(shù)在恒溫下的瞬間變化情況，熔融指數(shù)表示F－46在372℃，5000g重力下，10min內(nèi)流過規(guī)定孔徑的克數(shù)，因此，可用熔融指數(shù)的增加來分析熔體粘度的減少及共聚物發(fā)生熱分解的情況。圖3是F－46與F－4絕緣電線相比較的壽命曲線。

F－46在－250℃時仍不定期完硬脆，還保持有很小的伸長率和一定的曲撓性，比聚四氟乙烯甚至更好些，是其他所有各類塑料所不及的。

耐化學穩(wěn)定性

F－46的耐化學穩(wěn)定性與聚四氟乙烯相似，具有優(yōu)異的耐化學穩(wěn)定性。除與高溫下的氟元素、熔融的堿金屬和三氟化氯等發(fā)生反應外，與其他化學藥品接觸時均不被腐蝕。

力學性能

F－46與聚四氟乙烯相比，硬度及抗拉強度略有提高，摩擦系數(shù)也比聚四氟乙烯略大。常溫下，F(xiàn)－46具有較好的耐蠕變性能；但當溫度高于100℃時，耐蠕變性能反而不及聚四氟乙烯。

其他性能

F－46樹脂在大氣中抗氧化性能非常好，耐大氣穩(wěn)定性高。F－46的耐輻照性要比聚四氟乙烯好，略遜于聚乙烯。在空氣中和室溫下，F(xiàn)－46開始出現(xiàn)性能變化的最小吸收劑量為105－106rad?既103－104Gy，故可作耐輻照材料使用。

給大家介紹了這么多關于F46管的物理特點，想必大家也了解了很多，也可以很好的運用到以后的生活中，由于它的耐熱性能良好，它經(jīng)常被用于電線電纜中，如果您有這方面的需要，可以聯(lián)系我們奧，24小時為您服務。
